高压和低压如何区分?高压电缆和低压电缆有何不同?

作者:admin 发布日期: 2020-06-11 二维码分享

有的人说是250V 有的说是1000V 到底是什么?两种都对,现在有不同的看法:

“中华人民共和国行业标准电业安全工作规程DL 408—91: 1.4 电气设备分为高压和低压两种:高压:设备对地电压在250V 以上者:低压:设备对地电压在250V 及以下者。” 而根据:2009电力线路安全规程:1.7 电器工作分为高压和低压两种:

高压电气设备:电压等级在1000V及以上者;低压电气设备:电压等级在1000V以下者;

通常,高压线路,是指3~10千伏线路;低压线路,是指220/380伏线路。电工人员清楚地辨别高、低压线路

从外观上:

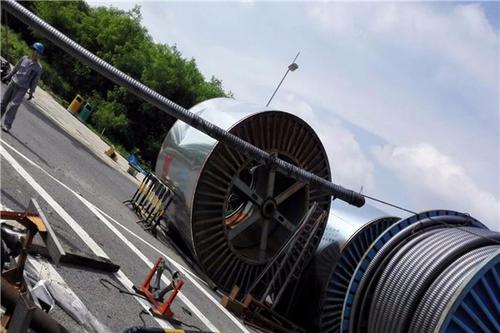

新疆高压电缆

1.市区一般的高压线杆子都是水泥的,0.38KV,1KV.很多老房子离这些高压线只有2-5米,且有时有小型变电站(伏数不高).

2.市区还有一种椎形(水泥杆是等粗的),比水泥杆再高一点,一般起码1KV,不过一般不超3KV.

3.猫头状铁塔,就如叠翠后面的那种,很大,顶端似猫头,一般是10KV,22KV.

4.猫头状铁塔,外形与叠翠后那种相似,但它上面的高压线似蜘蛛网(很多),一般为50KV,55KV,这种等级一般的城市没有只有22KV. 如果有兴趣的话,请你爬到叠翠后面去看一下,铁塔下面的标识上写着22KV且标有代码22开头的数字.

高低压辨别的方法还有以下几种:

(1)高、低压线路分开单独架设时,高压线路电杆之间的距离较低压的大,电杆也较高。

(2)高、低压线路同杆架设时,高压线路在上,低压线路在下;高压线路的横担较低压的长,线间距离较低压的大。

(3)观察绝缘瓷瓶。高压线路的瓷瓶为针式绝缘子(一般为茶褐色)或瓷横担绝缘子(一般为白色),体积较大,低压线路的瓷瓶一般也为针式绝缘子,但为白色,且体积较小。

(4)观看导线的去向。高压架空线一般很少有分支线,其分支线是引到变压器高压侧或引向油等设备;低压架空线一般由变压器低压侧引出、分支或引向用户;高压线路只有三根导线,低压线路一般有四根(三相加一根零线)或两根(火线加零线)导线。

用肉眼分辨高压电线的电压的方法如下:1、认识电压等级。

在我国电力行业里,常见的电压等级有220伏、380伏、1万伏、3.5万伏、11万伏、22万伏、50万伏等。一般情况下认为220伏、380伏为低压,主要为家庭用电;3.5万伏以上为高压,主要用于输电。处于两者之间的,为中压。必须指出的是,触碰高压电线或者在线下方进行带电工作具有极大的危险性。2、认识杆塔类型。

杆塔是用来支撑电线的设施,我们在生活中几乎每天都会见到。.常见的有水泥杆、钢杆和铁塔。

3、辨别低压线路。

户外低压线路具有几个明显的特征:

1)基本采用水泥杆支撑,且水泥杆较矮,一般不超过5米。

2)电线粗细相同,且条数为4的倍数,这是因为低压电线一般采用三相四线制。如果具备这些特征则可确定该电线的线电压为380伏,相电压为220伏。(相电压为线路对地电压,线电压为两根线之间的电压) 4、辨别中高压线路。

中高压线路同样具有明显特征:

1)如果电线粗细相同,则条数为3的倍数,这是因为输电电线一般采用三相输电,如果具备这些特征则基本可确定该电线为1万伏(2万伏线路较少见)。

2)如果电线粗细不相同,则粗线条数为3的倍数,细线只有2根,且假设在.高处。这是因为细线不用于输电,而是用于防雷,也叫避雷线。如果具备这些特征则可确定该电线为高压线路。

5、进一步识别高压线路。

为了提高输送能力,高压电线一般采用分裂导线,通俗来说就是原来一相一根线,现在用几个线束在一起来代替原来的一根线。知道了这个就容易判别电线的电压等级了。1)一相一根线的是11万伏;2)一相两根线的是22万伏;3)一相四根线的是50万伏。

一相超过四根线的很少,但是如果见到了,那很有可能就是75或者80万伏的了。

高压电缆和普通低压电缆有什么区别?

电缆依据电压等级不同被习惯性分为弱电电缆450/750V及以下、低压电缆0.6/1kV、中压3-35kV、和高压35-110kv、和超高压110-750kV。

低压的电缆使用普通的聚氯乙烯和交联聚乙烯就能生产,抵押的又交联和普通的区分,而中高压的没有 均为交联电缆,6kv-35kv的使用三层共挤,高密度交联聚乙烯生产。

1KV的低压电缆 和6/10kV,8.7/10kV的中压电缆 前者是电压等级1kV,常用产品有

VV/YJV聚氯乙烯/交联聚乙烯绝缘绝缘聚氯乙烯护套电力电缆:结构:导体+绝缘+填充+绕包带+护套

VV22/YJV22聚氯乙烯/交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆结构:导体+绝缘+填充+(绕包带)+内衬层+钢带+外护套

中压YJV-6/10kV YJV-8.7/10kV交联聚乙烯绝缘绝缘聚氯乙烯护套电力电缆,结构:导体+内屏蔽+XLPE+外屏蔽+铜带屏蔽+填充+无纺布+护套

中压YJV22-6/10kV YJV22-8.7/10kV交联聚乙烯绝缘绝缘钢带铠装聚氯乙烯护套电力电缆,结构:导体+内屏蔽+XLPE+外屏蔽+铜带屏蔽+填充+无纺布+内护套+钢带+外护套
